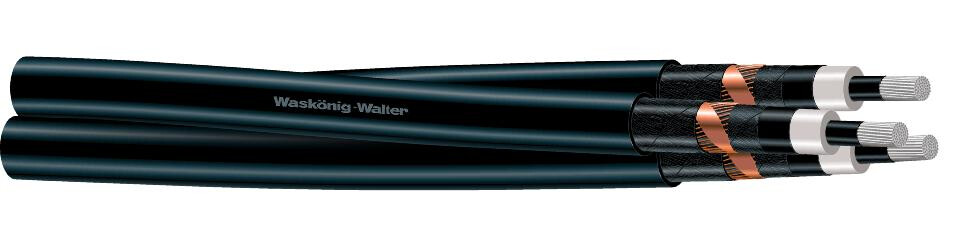

NA2XS2Y (3x) 10kV
Volgens VDE 0276 deel 620.
- Varianten
- Downloads
- Onder- en overlengtes
-
Aantal aders
Nom. geleiderdoorsnede
Specificaties Artikel NA2XS2Y (3x) 10kV 3X1X150 RM/25 10kV 3 150 mm² - Geleidermateriaal
- Aluminium
- Oppervlakte geleider
- Blank
- Nom. geleiderdoorsnede
- 150 mm²
- Samenstelling geleider
- Klasse 2 = samengeslagen
- Geleidervorm
- Rond
- Aantal aders
- 3 Stck
- Adercodering
- Geen
- Aderscherm
- Nee
- Glasvezelelement
- Nee
- Beschermingsgeleider (geel/groene ader)
- Binnenveldsturing
- Nee
- Buitenveldsturing
- Nee
- Scherm
- Concentrische geleider
- Bewapening
- Nee
- Mantelmateriaal
- Polyolefine
- Specificatie mantelmateriaal
- Polyetheen (PE)
- Mantelkleur
- Zwart
- Geleidende coating
- Nee
- Geleider langswaterdicht
- Nee
- Afscherming langswaterdicht
- Nee
- Eurobrandklasse volgens EN 13501-6: klasse
- Fca
- Halogeenvrij volgens EN 60754-1/2
- Nee
- Brandvertraging
- Nee
- Rookarm volgens EN 61034-2
- Nee
- Buitendiameter circa
- 67 mm
- Min. toegestane buigradius stationaire toepassing/vast verlegd
- 1.035 mm
- Gewicht
- 3.250,8 kg/km
- Max. toelaatbare geleidertemperatuur
- 90 °C
- Toegestane kabelbuitentemperatuur tijdens montage/handling
- -20 <=> 70 °C
- Nom. spanning U0
- 6 kV
- Nom. spanning U
- 10 kV
- Zul. Kurzschlußtemperatur
- 250 °C
- Ader-Isolation
- XLPE (VPE)
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Standaardlengte Palleteenheid Verpakking 255924 Snijlengte Ring, Trommel NA2XS2Y (3x) 10kV 3X1X150 RE/25 10kV 3 150 mm² - Geleidermateriaal
- Aluminium
- Oppervlakte geleider
- Blank
- Nom. geleiderdoorsnede
- 150 mm²
- Samenstelling geleider
- Klasse 1 = massief
- Geleidervorm
- Rond
- Aantal aders
- 3 Stck
- Adercodering
- Geen
- Aderscherm
- Nee
- Glasvezelelement
- Nee
- Binnenveldsturing
- Nee
- Buitenveldsturing
- Nee
- Bewapening
- Nee
- Mantelmateriaal
- Polyolefine
- Specificatie mantelmateriaal
- Polyetheen (PE)
- Mantelkleur
- Zwart
- Geleidende coating
- Nee
- Geleider langswaterdicht
- Nee
- Afscherming langswaterdicht
- Nee
- Eurobrandklasse volgens EN 13501-6: klasse
- Fca
- Halogeenvrij volgens EN 60754-1/2
- Nee
- Brandvertraging
- Nee
- Rookarm volgens EN 61034-2
- Nee
- Buitendiameter circa
- 65 mm
- Min. toegestane buigradius stationaire toepassing/vast verlegd
- 1.005 mm
- Gewicht
- 3.184,9 kg/km
- Max. toelaatbare geleidertemperatuur
- 90 °C
- Toegestane kabelbuitentemperatuur tijdens montage/handling
- -20 <=> 70 °C
- Nom. spanning U0
- 6 kV
- Nom. spanning U
- 10 kV
- Zul. Kurzschlußtemperatur
- 250 °C
- Ader-Isolation
- XLPE (VPE)
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Standaardlengte Palleteenheid Verpakking 267781 Snijlengte Ring, Trommel NA2XS2Y (3x) 10kV 3X1X185 RM/25 10kV 3 185 mm² - Geleidermateriaal
- Aluminium
- Oppervlakte geleider
- Blank
- Nom. geleiderdoorsnede
- 185 mm²
- Samenstelling geleider
- Klasse 2 = samengeslagen
- Geleidervorm
- Rond
- Aantal aders
- 3 Stck
- Adercodering
- Geen
- Aderscherm
- Nee
- Glasvezelelement
- Nee
- Binnenveldsturing
- Nee
- Buitenveldsturing
- Nee
- Bewapening
- Nee
- Mantelmateriaal
- Polyolefine
- Specificatie mantelmateriaal
- Polyetheen (PE)
- Mantelkleur
- Zwart
- Geleidende coating
- Nee
- Geleider langswaterdicht
- Nee
- Afscherming langswaterdicht
- Nee
- Eurobrandklasse volgens EN 13501-6: klasse
- Fca
- Halogeenvrij volgens EN 60754-1/2
- Nee
- Brandvertraging
- Nee
- Rookarm volgens EN 61034-2
- Nee
- Buitendiameter circa
- 71 mm
- Min. toegestane buigradius stationaire toepassing/vast verlegd
- 1.095 mm
- Gewicht
- 3.669,8 kg/km
- Max. toelaatbare geleidertemperatuur
- 90 °C
- Toegestane kabelbuitentemperatuur tijdens montage/handling
- -20 <=> 70 °C
- Nom. spanning U0
- 6 kV
- Nom. spanning U
- 10 kV
- Zul. Kurzschlußtemperatur
- 250 °C
- Ader-Isolation
- XLPE (VPE)
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Standaardlengte Palleteenheid Verpakking 255962 Snijlengte Ring, Trommel NA2XS2Y (3x) 10kV 3X1X240 RM/25 10kV 3 240 mm² - Geleidermateriaal
- Aluminium
- Oppervlakte geleider
- Blank
- Nom. geleiderdoorsnede
- 240 mm²
- Samenstelling geleider
- Klasse 2 = samengeslagen
- Geleidervorm
- Rond
- Aantal aders
- 3 Stck
- Adercodering
- Geen
- Aderscherm
- Nee
- Glasvezelelement
- Nee
- Binnenveldsturing
- Nee
- Buitenveldsturing
- Nee
- Bewapening
- Nee
- Mantelmateriaal
- Polyolefine
- Specificatie mantelmateriaal
- Polyetheen (PE)
- Mantelkleur
- Zwart
- Geleidende coating
- Nee
- Geleider langswaterdicht
- Nee
- Afscherming langswaterdicht
- Nee
- Eurobrandklasse volgens EN 13501-6: klasse
- Fca
- Halogeenvrij volgens EN 60754-1/2
- Nee
- Brandvertraging
- Nee
- Rookarm volgens EN 61034-2
- Nee
- Buitendiameter circa
- 76 mm
- Min. toegestane buigradius stationaire toepassing/vast verlegd
- 1.155 mm
- Gewicht
- 4.261 kg/km
- Max. toelaatbare geleidertemperatuur
- 90 °C
- Toegestane kabelbuitentemperatuur tijdens montage/handling
- -20 <=> 70 °C
- Nom. spanning U0
- 6 kV
- Nom. spanning U
- 10 kV
- Zul. Kurzschlußtemperatur
- 250 °C
- Ader-Isolation
- XLPE (VPE)
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Standaardlengte Palleteenheid Verpakking 268146 Snijlengte Ring, Trommel NA2XS2Y (3x) 10kV 3X1X240 RE/25 10kV 3 240 mm² - Geleidermateriaal
- Aluminium
- Oppervlakte geleider
- Blank
- Nom. geleiderdoorsnede
- 240 mm²
- Samenstelling geleider
- Klasse 1 = massief
- Geleidervorm
- Rond
- Aantal aders
- 3 Stck
- Adercodering
- Geen
- Aderscherm
- Nee
- Glasvezelelement
- Nee
- Binnenveldsturing
- Nee
- Buitenveldsturing
- Nee
- Bewapening
- Nee
- Mantelmateriaal
- Polyolefine
- Specificatie mantelmateriaal
- Polyetheen (PE)
- Mantelkleur
- Zwart
- Geleidende coating
- Nee
- Geleider langswaterdicht
- Nee
- Afscherming langswaterdicht
- Nee
- Eurobrandklasse volgens EN 13501-6: klasse
- Fca
- Halogeenvrij volgens EN 60754-1/2
- Nee
- Brandvertraging
- Nee
- Rookarm volgens EN 61034-2
- Nee
- Buitendiameter circa
- 74 mm
- Min. toegestane buigradius stationaire toepassing/vast verlegd
- 1.125 mm
- Gewicht
- 4.152,3 kg/km
- Max. toelaatbare geleidertemperatuur
- 90 °C
- Toegestane kabelbuitentemperatuur tijdens montage/handling
- -20 <=> 70 °C
- Nom. spanning U0
- 6 kV
- Nom. spanning U
- 10 kV
- Zul. Kurzschlußtemperatur
- 250 °C
- Ader-Isolation
- XLPE (VPE)
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Standaardlengte Palleteenheid Verpakking 286201 Snijlengte Ring, Trommel -
Veel van de stroomkabels en -leidingen die we in onze fabriek produceren, zijn ook beschikbaar in speciale lengtes en deze zijn uit voorraad leverbaar. Nog een voordeel voor u: Op onze onder- en overlengtes verlenen wij korting op de respectieve overeengekomen basisprijs wanneer de volledige lengte wordt aanschaft.
Naar de onder- en overlengten "NA2XS2Y (3x) 10kV"
Als u hierover vragen hebt, kunt u altijd contact opnemen met uw contactpersoon. In overleg gaan we dan op zoek naar de kabeloplossing die voor u het meest geschikt is. Hier kunt u direct bekijken wat onze actuele aanbiedingen voor onder-/overlengtes zijn.
