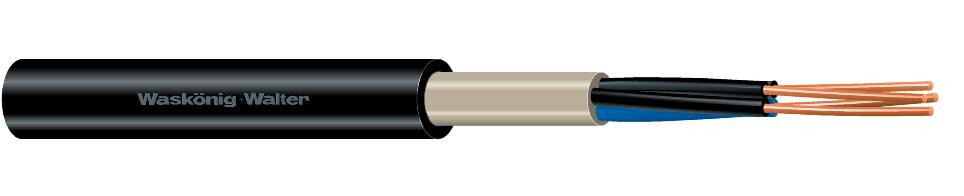

N2XH-O Fca

	Aderzahl	Nennquerschnitt	Einzelheiten	Artikel
N2XH-O Fca 1X95 RM	1	95 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 95 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 17 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 255 mm Gewicht 965,7 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 912 Art-Nr. Länge Paletteneinheit Gebindeart 228652 Schnittlänge Ring, Trommel
N2XH-O Fca Fca 1X120 RM	1	120 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 120 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 18 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 270 mm Gewicht 1.193,6 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 1152 Art-Nr. Länge Paletteneinheit Gebindeart 228669 Schnittlänge Ring, Trommel
N2XH-O Fca Fca 1X150 RM	1	150 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 150 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 21 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 315 mm Gewicht 1.481,2 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 1440 Art-Nr. Länge Paletteneinheit Gebindeart 218172 Schnittlänge Ring, Trommel 249121 500 m 500 Trommel
N2XH-O Fca Fca 1X185 RM	1	185 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 185 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 23 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 345 mm Gewicht 1.823,2 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 1776 Art-Nr. Länge Paletteneinheit Gebindeart 218189 Schnittlänge Ring, Trommel 249138 500 m 100 Trommel
N2XH-O Fca 1X240 RM	1	240 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 240 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 25 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 375 mm Gewicht 2.375,5 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 2304 Art-Nr. Länge Paletteneinheit Gebindeart 218196 Schnittlänge Ring, Trommel 249145 500 m 500 Trommel
N2XH-O Fca 1X300 RM	1	300 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 300 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 28 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 420 mm Gewicht 2.951,5 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 2880 Art-Nr. Länge Paletteneinheit Gebindeart 218202 Schnittlänge Ring, Trommel 249152 500 m 500 Trommel
N2XH-O Fca 1X400 RM	1	400 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 400 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 32 mm Gewicht 3.760 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 3840 Art-Nr. Länge Paletteneinheit Gebindeart 333585 Schnittlänge Ring, Trommel
N2XH-O Fca 1X500 RM	1	500 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 500 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 36 mm Gewicht 4.842,6 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 4800 Art-Nr. Länge Paletteneinheit Gebindeart 550388 Schnittlänge Ring, Trommel
N2XH-O Fca 1X630 RM	1	630 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 630 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 1 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 42 mm Gewicht 6.331,1 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 15 x Außen-Ø Metallzahl Kupfer 6048 Art-Nr. Länge Paletteneinheit Gebindeart 550425 Schnittlänge Ring, Trommel
N2XH-O Fca 3X50 RM/25 RM	3	50 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 50 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 3 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 27 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 324 mm Gewicht 2.010,2 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 12 x Außen-Ø Metallzahl Kupfer 1680 Art-Nr. Länge Paletteneinheit Gebindeart 265329 Schnittlänge Ring, Trommel
N2XH-O Fca 3X95 RM/50 RM	3	95 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 95 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 3 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 37 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 444 mm Gewicht 3.615,8 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 12 x Außen-Ø Metallzahl Kupfer 3216 Art-Nr. Länge Paletteneinheit Gebindeart 228850 Schnittlänge Ring, Trommel
N2XH-O Fca 3X120 RM/70 RM	3	120 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 120 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 3 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 40 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 480 mm Gewicht 4.661,9 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 12 x Außen-Ø Metallzahl Kupfer 4128 Art-Nr. Länge Paletteneinheit Gebindeart 218219 Schnittlänge Ring, Trommel
N2XH-O Fca 3X185 RM/95 RM	3	185 mm²
Leiter-Material Kupfer Leiter-Oberfläche blank Leiter-Nennquerschnitt 185 mm² Leiter-Klasse Kl.2 = mehrdrähtig Leiter-Form rund Ader-Zahl 3 Aderkennzeichnung nach HD 308 S2 Ja Ader-Kennzeichnung Farbe Schichtenmantel Nein LWL-Elemente Nein Mit Schutzleiter Nein Innere Leitschicht Nein Äußere Leitschicht Nein Schirm Nein Konzentrischer Leiter ohne Bewehrung Nein Mantelmaterial Polyolefine Spezifizierung Mantelmaterial Polyethylen (PE) Mantel-Farbe schwarz Leitfähige Beschichtung Nein Leiter längswasserdicht Nein Schirm längswasserdicht Nein Brandverhalten nach EN 13501-6: Klasse Fca Halogenfrei nach EN 60754-1/2 Ja Flammwidrig nach IEC/EN 60332-3-24 Raucharm nach EN 61034-2 Ja Außendurchmesser ca. 50 mm Min. zulässiger Biegeradius, stat. Einsatz fest verlegt 600 mm Gewicht 6.768,6 Zul. max. Leitertemperatur 90 °C Zul. Kabelaußentemperatur bei Montage/Handling -5 <=> 70 °C Nennspannung U0 0,6 kV Nennspannung U 1 kV Zul. Kurzschlußtemperatur 250 °C Ader-Isolation XLPE (VPE) Biegeradius min. 12 x Außen-Ø Metallzahl Kupfer 6240 Art-Nr. Länge Paletteneinheit Gebindeart 218264 Schnittlänge Ring, Trommel

Bezeichnung	Typ	Sprache
Technisches Datenblatt	PDF	Deutsch English Français Nederlands
Leistungserklärung	PDF	български Česká Dansk Deutsch Eesti English Español Ελληνικά Français Gaeilge Hrvatska Italiano Latvian Lietuvių Magyar Malti Nederlands Polski Português Română Slovenščina Slovenský Suomi Svenska
