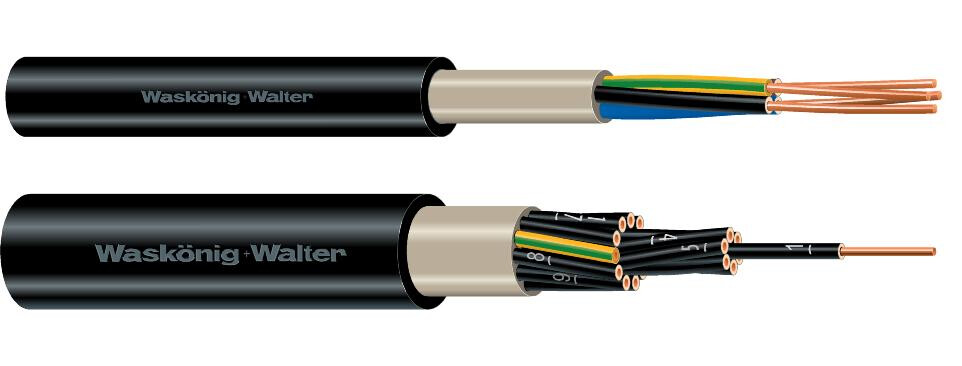

NYY-J
Nach VDE 0276 Teil 603 und 627. Zur festen Verlegung in Innenräumen, im Freien, in Erde, in Wasser und in Beton. Ausführungen mit SM-Leitern alternativ mit Folienbewicklung. Hinweis: Bei Verdrahtung in Leuchten siehe unter Downloads "Verlegehinweise für Leitungen bzw. Kabel".
- Produktvarianten
- Downloads
- Unter- und Überlängen
-
Aderzahl
Nennquerschnitt
Einzelheiten Artikel NYY-J 1X6 RE 1 6 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 6 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 9 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 135 mm
- Gewicht
- 124,58 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 278336 Schnittlänge Ring, Trommel 278350 50 m 4.800 Ring 278367 100 m 6.000 Ring NYY-J 1X10 RE 1 10 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 10 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 10 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 150 mm
- Gewicht
- 168,13 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 239436 Schnittlänge Ring, Trommel 239443 Schnittlänge Ring, Trommel 320080 500 m 6.000 Trommel NYY-J 1X16 RE 1 16 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 16 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 11 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 165 mm
- Gewicht
- 229,72 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 239726 Schnittlänge Ring, Trommel 239733 Schnittlänge Ring, Trommel 276899 50 m 2.100 Ring 276905 100 m 3.600 Ring 239757 500 m 500 Trommel NYY-J 1X25 RM 1 25 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 25 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 13 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 195 mm
- Gewicht
- 348,56 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 239801 Schnittlänge Ring, Trommel 239818 Schnittlänge Ring, Trommel 276912 50 m 2.400 Ring 276929 100 m 2.000 Ring 239832 500 m 500 Trommel NYY-J 1X35 RM 1 35 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 35 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 14 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 210 mm
- Gewicht
- 448,08 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 239863 Schnittlänge Ring, Trommel 239870 Schnittlänge Ring, Trommel 276950 50 m 2.100 Ring 276967 100 m 100 Ring 239894 500 m 500 Trommel NYY-J 1X50 RM 1 50 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 50 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 15 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 225 mm
- Gewicht
- 583,51 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 239900 Schnittlänge Ring, Trommel 239917 Schnittlänge Ring, Trommel 276974 50 m 1.050 Ring 276981 100 m 1.600 Ring 239931 500 m 500 Trommel NYY-J 1X70 RM 1 70 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 70 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 17 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 255 mm
- Gewicht
- 795,85 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 239955 Schnittlänge Ring, Trommel 239979 500 m 500 Trommel NYY-J 1X95 RM 1 95 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 95 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 19 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 285 mm
- Gewicht
- 1.067,1 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 240104 Schnittlänge Ring, Trommel NYY-J 1X120 RM 1 120 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 120 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Aderkennzeichnung nach HD 308 S2
- Ja
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 20 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 300 mm
- Gewicht
- 1.296,2 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 149360 Schnittlänge Ring, Trommel 239641 Schnittlänge Ring, Trommel 239665 Schnittlänge Ring, Trommel 667345 500 m 500 Trommel NYY-J 1X150 RM 1 150 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 150 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 22 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 330 mm
- Gewicht
- 1.591,9 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 149384 Schnittlänge Ring, Trommel 239689 Schnittlänge Ring, Trommel 239702 Schnittlänge Ring, Trommel 667376 500 m 500 Trommel NYY-J 1X185 RM 1 185 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 185 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 24 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 360 mm
- Gewicht
- 1.954,1 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 149391 Schnittlänge Ring, Trommel 239764 Schnittlänge Ring, Trommel 239771 Schnittlänge Ring, Trommel 667383 500 m 500 Trommel NYY-J 1X240 RM 1 240 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 240 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 27 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 405 mm
- Gewicht
- 2.525,2 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 149414 Schnittlänge Ring, Trommel 239788 Schnittlänge Ring, Trommel 239795 Schnittlänge Ring, Trommel 667390 500 m 500 Trommel NYY-J 1X300 RM 1 300 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 300 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 1 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 30 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 450 mm
- Gewicht
- 3.150,1 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 15 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 239856 Schnittlänge Ring, Trommel 667406 500 m 500 Trommel NYY-J 3X1,5 RE 3 1,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 1,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Ja
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 11 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 132 mm
- Gewicht
- 179,74 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
- Paletteinheit
- 2.700 m
- Außendurchmesser
- 390 mm
- Kerndurchmesser
- 200 mm
- Höhe
- 68 mm
- Bruttogewicht pro Paletteinheit
- 508,1 kg
Art-Nr. Länge Paletteneinheit Gebindeart 240319 50 m 2.700 Ring 240326 100 m 3.600 Ring 256624 500 m 3.000 Trommel NYY-J 3X2,5 RE 3 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 12 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 144 mm
- Gewicht
- 222,77 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
- Paletteinheit
- 2.700 m
- Außendurchmesser
- 390 mm
- Kerndurchmesser
- 200 mm
- Höhe
- 79 mm
- Bruttogewicht pro Paletteinheit
- 624,28 kg
Art-Nr. Länge Paletteneinheit Gebindeart 240517 50 m 2.700 Ring 240524 100 m 3.000 Ring 329342 500 m 2.000 Trommel NYY-J 3X4 RE 3 4 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 4 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 14 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 168 mm
- Gewicht
- 312,52 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 240555 Schnittlänge Ring, Trommel 240562 Schnittlänge Ring, Trommel 277018 50 m 1.200 Ring 277032 100 m 1.800 Ring 326419 500 m 500 Trommel NYY-J 3X6 RE 3 6 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 6 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 15 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 180 mm
- Gewicht
- 390,43 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 240579 Schnittlänge Ring, Trommel 240586 Schnittlänge Ring, Trommel 277049 50 m 1.200 Ring 277056 100 m 1.600 Ring 310845 500 m 2.000 Trommel NYY-J 3X10 RE 3 10 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 10 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 17 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 204 mm
- Gewicht
- 539,12 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 230112 Schnittlänge Ring, Trommel 276844 50 m 900 Ring 276868 100 m 1.000 Ring 670833 500 m 500 Trommel NYY-J 3X16 RE 3 16 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 16 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 3 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 19 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 228 mm
- Gewicht
- 748,97 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 230143 Schnittlänge Ring, Trommel 276882 50 m 900 Ring 667437 500 m 500 Trommel NYY-J 3X25 RM/16 RE 3 25 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 25 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 3 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 24 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 288 mm
- Gewicht
- 1.298,6 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 243464 Schnittlänge Ring, Trommel NYY-J 3X35 SM/16 RE 3 35 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 35 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 3 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 25 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 300 mm
- Gewicht
- 1.588 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 243594 Schnittlänge Ring, Trommel NYY-J 3X50 SM/25 RM 3 50 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 50 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 3 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 30 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 360 mm
- Gewicht
- 2.131,6 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 243631 Schnittlänge Ring, Trommel NYY-J 3X70 SM/35 RM 3 70 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 70 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 32 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 384 mm
- Gewicht
- 2.865,9 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 243747 Schnittlänge Ring, Trommel NYY-J 3X95 SM/50 RM 3 95 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 95 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 37 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 444 mm
- Gewicht
- 3.906,7 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 243792 Schnittlänge Ring, Trommel NYY-J 3X120 SM/70 RM 3 120 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 120 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 42 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 504 mm
- Gewicht
- 4.910,3 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 240371 Schnittlänge Ring, Trommel 667413 500 m 500 Trommel NYY-J 3X150 SM/70 RM 3 150 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 150 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 44 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 528 mm
- Gewicht
- 5.836,6 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 240418 Schnittlänge Ring, Trommel 667420 500 m 500 Trommel NYY-J 3X185 SM/95 RM 3 185 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 185 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 50 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 600 mm
- Gewicht
- 7.447,1 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 240456 Schnittlänge Ring, Trommel 667444 500 m 500 Trommel NYY-J 3X300 SM/150 RM 3 300 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 300 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 3 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 66 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 792 mm
- Gewicht
- 11.111 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 251537 Schnittlänge Ring, Trommel NYY-J 4X1,5 RE 4 1,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 1,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 12 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 144 mm
- Gewicht
- 208,09 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
- Paletteinheit
- 2.700 m
- Außendurchmesser
- 390 mm
- Kerndurchmesser
- 200 mm
- Höhe
- 78 mm
- Bruttogewicht pro Paletteinheit
- 584,64 kg
Art-Nr. Länge Paletteneinheit Gebindeart 243921 50 m 2.700 Ring 243938 100 m 3.000 Ring 685899 500 m 2.000 Trommel NYY-J 4X2,5 RE 4 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 13 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 156 mm
- Gewicht
- 261,49 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
- Paletteinheit
- 2.400 m
- Außendurchmesser
- 390 mm
- Kerndurchmesser
- 200 mm
- Höhe
- 90 mm
- Bruttogewicht pro Paletteinheit
- 650,38 kg
Art-Nr. Länge Paletteneinheit Gebindeart 243990 50 m 2.400 Ring 244003 100 m 2.000 Ring 685905 500 m 2.000 Trommel NYY-J 4X4 RE 4 4 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 4 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 15 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 180 mm
- Gewicht
- 371,18 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 245925 Schnittlänge Ring, Trommel 245932 Schnittlänge Ring, Trommel 245949 50 m 1.200 Ring 245956 100 m 1.600 Ring 245970 500 m 500 Trommel 319275 500 m 2.000 Trommel NYY-J 4X6 RE 4 6 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 6 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 16 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 192 mm
- Gewicht
- 468,89 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 245987 Schnittlänge Ring, Trommel 245994 Schnittlänge Ring, Trommel 246007 50 m 900 Ring 246014 100 m 1.200 Ring 246021 500 m 501 Trommel 246038 500 m 500 Trommel NYY-J 4X10 RE 4 10 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 10 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 19 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 228 mm
- Gewicht
- 656,36 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246045 Schnittlänge Ring, Trommel 246052 Schnittlänge Ring, Trommel 246069 50 m 900 Ring 246083 500 m 500 Trommel NYY-J 4X16 RE 4 16 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 16 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 20 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 240 mm
- Gewicht
- 928,76 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246090 Schnittlänge Ring, Trommel 246106 Schnittlänge Ring, Trommel 246113 50 m 700 Ring 246120 500 m 501 Trommel 246137 500 m 500 Trommel NYY-J 4X25 RM 4 25 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 25 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 25 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 300 mm
- Gewicht
- 1.452,1 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246151 Schnittlänge Ring, Trommel 246199 500 m 500 Trommel NYY-J 4X35 SM 4 35 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 35 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 25 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 300 mm
- Gewicht
- 1.697 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246212 Schnittlänge Ring, Trommel NYY-J 4X50 SM 4 50 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 50 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 30 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 360 mm
- Gewicht
- 2.357 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246250 Schnittlänge Ring, Trommel NYY-J 4X70 SM 4 70 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 70 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 33 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 396 mm
- Gewicht
- 3.141,9 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246298 Schnittlänge Ring, Trommel NYY-J 4X95 SM 4 95 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 95 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 37 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 444 mm
- Gewicht
- 4.301,3 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246335 Schnittlänge Ring, Trommel NYY-J 4X120 SM 4 120 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 120 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 43 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 516 mm
- Gewicht
- 5.438,7 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246373 Schnittlänge Ring, Trommel NYY-J 4X150 SM 4 150 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 150 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 44 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 528 mm
- Gewicht
- 6.483 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246410 Schnittlänge Ring, Trommel NYY-J 4X185 SM 4 185 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 185 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 51 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 612 mm
- Gewicht
- 8.243,5 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246458 Schnittlänge Ring, Trommel NYY-J 4X240 SM 4 240 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 240 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 56 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 672 mm
- Gewicht
- 10.501 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246472 Schnittlänge Ring, Trommel NYY-J 4X300 SM 4 300 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 300 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- sektorförmig
- Ader-Zahl
- 4 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 60 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 720 mm
- Gewicht
- 12.509 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 237845 Schnittlänge Ring, Trommel NYY-J 5X1,5 RE 5 1,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 1,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Aderkennzeichnung nach HD 308 S2
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Kabelgeometrie
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 13 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 156 mm
- Gewicht
- 238,32 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Geeignet als Installationskabel
- Zertifiziert für Schiffsanwendungen
- Geeignet als Mittelspannungskabel
- Geeignet als Hochspannungskabel
- Zertifiziert für Flughafen-Beleuchtungskabel
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
- Paletteinheit
- 2.400 m
- Außendurchmesser
- 390 mm
- Kerndurchmesser
- 200 mm
- Höhe
- 89 mm
- Bruttogewicht pro Paletteinheit
- 594,77 kg
Art-Nr. Länge Paletteneinheit Gebindeart 246502 50 m 2.400 Ring 246519 100 m 2.000 Ring 331604 500 m 2.000 Trommel NYY-J 5X2,5 RE 5 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Ja
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 14 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 168 mm
- Gewicht
- 302,57 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
- Paletteinheit
- 2.400 m
- Außendurchmesser
- 430 mm
- Kerndurchmesser
- 200 mm
- Höhe
- 123 mm
- Bruttogewicht pro Paletteinheit
- 748,97 kg
Art-Nr. Länge Paletteneinheit Gebindeart 246588 50 m 2.400 Ring 246595 100 m 1.800 Ring 246601 500 m 2.000 Trommel NYY-J 5X4 RE 5 4 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 4 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 16 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 192 mm
- Gewicht
- 433,25 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246632 Schnittlänge Ring, Trommel 246649 Schnittlänge Ring, Trommel 246656 50 m 900 Ring 667598 100 m 1.400 Ring 246670 500 m 500 Trommel NYY-J 5X6 RE 5 6 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 6 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 18 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 216 mm
- Gewicht
- 551,43 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246687 Schnittlänge Ring, Trommel 246694 Schnittlänge Ring, Trommel 246700 50 m 900 Ring 667604 100 m 1.000 Ring 246724 500 m 500 Trommel NYY-J 5X10 RE 5 10 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 10 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 20 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 240 mm
- Gewicht
- 778,69 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246731 Schnittlänge Ring, Trommel 246748 Schnittlänge Ring, Trommel 246755 50 m 900 Ring 670901 250 m 250 Trommel 246779 500 m 500 Trommel NYY-J 5X16 RE 5 16 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 16 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 22 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 264 mm
- Gewicht
- 1.122,3 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246786 Schnittlänge Ring, Trommel 246793 Schnittlänge Ring, Trommel 823581 25 m 525 Ring 246809 50 m 600 Ring 246823 250 m 250 Trommel 246830 500 m 500 Trommel NYY-J 5X25 RM 5 25 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 25 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 28 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 336 mm
- Gewicht
- 1.757,8 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 246892 Schnittlänge Ring, Trommel 246922 Schnittlänge Ring, Trommel 246908 250 m 251 Trommel 246915 250 m 250 Trommel 246939 500 m 500 Trommel NYY-J 5X35 RM 5 35 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 35 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 31 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 372 mm
- Gewicht
- 2.314,1 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 247295 Schnittlänge Ring, Trommel 247325 500 m 500 Trommel NYY-J 5X50 RM 5 50 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 50 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 35 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 420 mm
- Gewicht
- 3.129,3 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 231447 Schnittlänge Ring, Trommel NYY-J 5X70 RM 5 70 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 70 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 40 mm
- Gewicht
- 4.314,2 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 363414 Schnittlänge Ring, Trommel NYY-J 5X95 RM 5 95 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 95 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 47 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 564 mm
- Gewicht
- 5.904,6 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 311057 Schnittlänge Ring, Trommel NYY-J 5X120 RM 5 120 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 120 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 50 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 600 mm
- Gewicht
- 7.165,7 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 293056 Schnittlänge Ring, Trommel NYY-J 5X150 RM 5 150 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 150 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 56 mm
- Gewicht
- 8.991,43 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 461530 Schnittlänge Ring, Trommel NYY-J 5X185 RM 5 185 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 185 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 63 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 756 mm
- Gewicht
- 11.096 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 293155 Schnittlänge Ring, Trommel NYY-J 5X240 RM 5 240 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 240 mm²
- Leiter-Klasse
- Kl.2 = mehrdrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 5 Stck
- Ader-Kennzeichnung
- Farbe
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 70 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 840 mm
- Gewicht
- 14.393 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 293193 Schnittlänge Ring, Trommel NYY-J 7X1,5 RE 7 1,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 1,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 7 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 14 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 168 mm
- Gewicht
- 289,27 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 243662 Schnittlänge Ring, Trommel 243679 Schnittlänge Ring, Trommel 243693 50 m 1.600 Ring 243709 100 m 1.800 Ring 243716 500 m 500 Trommel 318186 500 m 2.000 Trommel 243723 2000 m 2.000 Trommel NYY-J 7X2,5 RE 7 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 7 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 15 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 180 mm
- Gewicht
- 373,65 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244034 Schnittlänge Ring, Trommel 244041 Schnittlänge Ring, Trommel 244065 50 m 1.200 Ring 244072 100 m 1.600 Ring 310968 500 m 2.000 Trommel NYY-J 7X4 RE 7 4 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 4 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 7 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 18 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 216 mm
- Gewicht
- 540,81 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244119 Schnittlänge Ring, Trommel 244126 Schnittlänge Ring, Trommel 670925 500 m 500 Trommel NYY-J 7X6 RE 7 6 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 6 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 7 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 19 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 228 mm
- Gewicht
- 700,48 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 151530 Schnittlänge Ring, Trommel 244133 Schnittlänge Ring, Trommel 244140 500 m 500 Trommel NYY-J 10X2,5 RE 10 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 10 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 18 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 216 mm
- Gewicht
- 521,86 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244232 Schnittlänge Ring, Trommel 244249 Schnittlänge Ring, Trommel NYY-J 12X2,5 RE 12 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 12 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Leiter längswasserdicht
- Ja
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 19 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 228 mm
- Gewicht
- 598,98 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 151394 Schnittlänge Ring, Trommel 244317 Schnittlänge Ring, Trommel 244324 Schnittlänge Ring, Trommel 244348 500 m 500 Trommel NYY-J 14X2,5 RE 14 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 14 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 19 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 228 mm
- Gewicht
- 664,49 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244393 Schnittlänge Ring, Trommel 244409 Schnittlänge Ring, Trommel NYY-J 16X2,5 RE 16 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 16 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 21 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 252 mm
- Gewicht
- 745,47 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244454 Schnittlänge Ring, Trommel 244461 Schnittlänge Ring, Trommel NYY-J 19X2,5 RE 19 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 19 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 21 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 252 mm
- Gewicht
- 840,14 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244515 Schnittlänge Ring, Trommel 244522 Schnittlänge Ring, Trommel NYY-J 21X2,5 RE 21 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 21 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 22 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 264 mm
- Gewicht
- 921,97 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244577 Schnittlänge Ring, Trommel 244584 Schnittlänge Ring, Trommel NYY-J 24X2,5 RE 24 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 24 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 25 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 300 mm
- Gewicht
- 1.069,5 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244638 Schnittlänge Ring, Trommel 244645 Schnittlänge Ring, Trommel NYY-J 30X2,5 RE 30 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 30 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 26 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 312 mm
- Gewicht
- 1.261,9 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244690 Schnittlänge Ring, Trommel 244706 Schnittlänge Ring, Trommel NYY-J 40X2,5 RE 40 2,5 mm² - Leiter-Material
- Kupfer
- Leiter-Oberfläche
- blank
- Leiter-Nennquerschnitt
- 2,5 mm²
- Leiter-Klasse
- Kl.1 = eindrähtig
- Leiter-Form
- rund
- Ader-Zahl
- 40 Stck
- Ader-Kennzeichnung
- Ziffern
- Schichtenmantel
- Nein
- LWL-Elemente
- Nein
- Mit Schutzleiter
- Ja
- Innere Leitschicht
- Nein
- Äußere Leitschicht
- Nein
- Schirm
- Nein
- Konzentrischer Leiter
- ohne
- Bewehrung
- Nein
- Mantelmaterial
- Polyvinylchlorid (PVC)
- Spezifizierung Mantelmaterial
- sonstige
- Mantel-Farbe
- schwarz
- Leitfähige Beschichtung
- Nein
- Schirm längswasserdicht
- Nein
- Brandverhalten nach EN 13501-6: Klasse
- Eca
- Halogenfrei nach EN 60754-1/2
- Nein
- Flammwidrig
- nach IEC/EN 60332-1-2
- Raucharm nach EN 61034-2
- Nein
- Außendurchmesser ca.
- 29 mm
- Min. zulässiger Biegeradius, stat. Einsatz fest verlegt
- 348 mm
- Gewicht
- 1.597,1 kg/km
- Zul. max. Leitertemperatur
- 70 °C
- Zul. Kabelaußentemperatur bei Montage/Handling
- -5 <=> 70 °C
- Zul. Kabelaußentemperatur nach Montage ohne Erschütterung
- -35 <=> 70 °C
- Nennspannung U0
- 0,6 kV
- Nennspannung U
- 1 kV
- Zul. Kurzschlußtemperatur
- 160 °C
- Ader-Isolation
- PVC
- Biegeradius min.
- 12 x Außen-Ø
Art-Nr. Länge Paletteneinheit Gebindeart 244782 Schnittlänge Ring, Trommel 244799 Schnittlänge Ring, Trommel -
Von vielen Energiekabeln und -leitungen aus unserem Hause können wir Ihnen Unter- und Überlängen anbieten, die in den aufgeführten Längen sofort verfügbar sind. Ein weiterer Vorteil für Sie: Auf unsere Unter- und Überlängen gewähren wir einen Preisnachlass auf den jeweils vereinbarten Hohl- bzw. Basispreis bei Abnahme der kompletten Länge.
Zu den Unter- und Überlängen "NYY-J"
Wenn Sie Rückfragen dazu haben, nehmen Sie gerne Kontakt zu Ihrem bekannten Ansprechpartner auf. Gemeinsam finden wir die passende Kabellösung für Ihre Anwendung. Hier gelangen Sie direkt zu unseren aktuellen Angeboten für Unter-/Überlängen.
